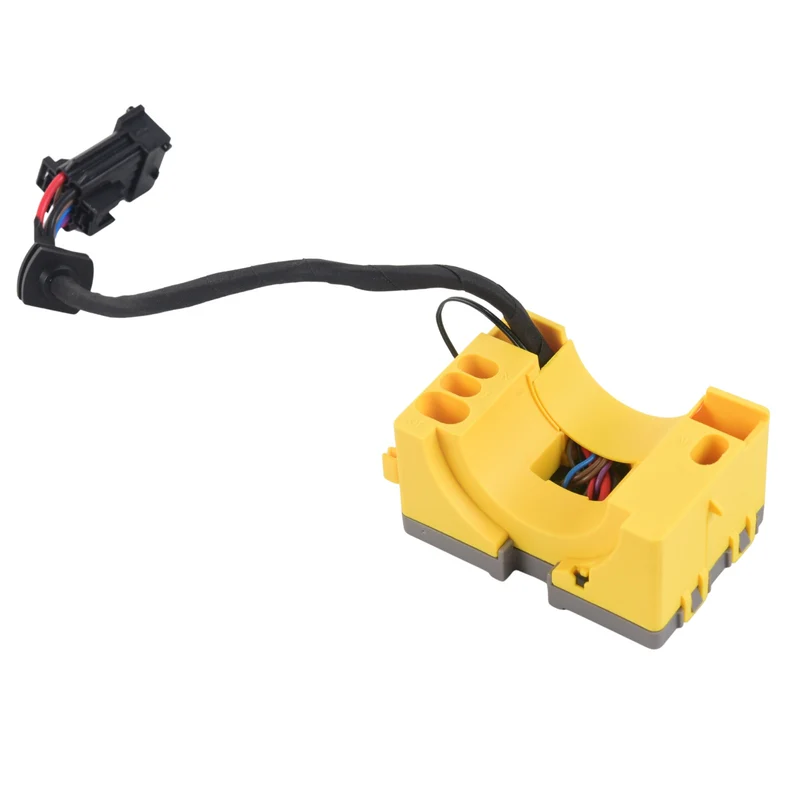

Elektronisk styrenhet

• Arbetstemperatur: -40 ℃ ~ 85 ℃
• Arbetsspänning: 9 V ~ 16V (för 12V-modell); 19V~31V (för 24V-modell)
• CAN kommunikationsprotokoll
• Kan kommunicera med programmet på datorn. På PC:n värmare driftsdata som registrerats av den elektroniska styrenheten kan lätt ses.
• Reservera funktionen att ladda ner och uppgradera kontrollprogrammet direkt från vår officiella webbplats.

VVKB diesel luftvärmare PCB-kortet är tillverkat av FR-4-kort med traditionell förtenningsprocess. Detta har avsevärt förbättrat svetstillförlitligheten.

VVKB:s elektroniska styrenhet för dieselvärmare använder CAN-system som kommunikationsprotokoll. Det är det mest avancerade kommunikationsprotokollet, främst för bilar. Förutom Webasto och Eberspaecher är VVKB det enda företaget som använder detta CAN-kommunikationsprotokoll.

CAN-kommunikationsprotokollet från VVKB elektroniska styrenhet har höga krav på huvudkretsen. Vi använder en 32-bitars mikrokontroller: STM32F103C8T6, som tål temperaturer från -40℃ till 85℃.

MOS-drivrutinen är från EG company. Dess utgående toppström kan nå 1A och ingångstoppström kan nå upp till 1.2A; Det breda spänningsingångsområdet är från +3V till +30V; Den har kortslutnings- eller överströmsskydd.

MOS-röret på VVKB elektroniska styrenhet är modell IRF3205S, IR-företag. Dess spänning är 55V, och den tål 110 ampere ström.

VVKB elektroniska styrenhet använder kraftchip producerat av XLSEMI, med bred 5V till 80V driftspänning och maximal 0.4A utström. Den har hög verkningsgrad som når upp till 85% och dess driftstemperatur är från -40 till 125℃

Transistor på VVKB elektronisk styrenhet är vald från Changjiang Electronics Technology Co., Ltd. (JCET). Modellen inkluderar MJD122, MMBT5401, MMBT5551, etc.

Kondensatorn på VVKB elektronisk styrenhet är från Samsung, medan motståndet är från UniOhm.
